外循环蒸发器

工作原理：

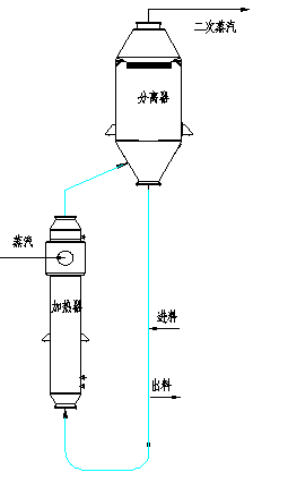

外循环蒸发器它由加热室、蒸发结晶室、上下循环管组成。外循环蒸发器是在加热蒸发过程中靠料液的密度差形成循环并蒸发的，所以要求加热温度较高，加热温差较大。它的特点是结构简单，操作容易。设计人员在结构设计上要注意的是蒸发结晶室的位置要比加热室的位置高 4-6m（蒸发结晶室液位至加热室上管板的距离），以保证换热管上管口不沸腾，换热管内不会有结晶析出，不会产生堵管现象。其次上循环管管内流速要小于 1m/s ，下循环管内流速可按 1.3m-1.5m/s 进行设计。其目的是加热后的溶液进蒸发结晶室时，受真空度的影响，上循环管内会有气泡产生，为防止突沸，管径要略大于下循环管。

主要特点：

●设备成本低，自然循环方式，装机功率小。

●效率高、操作方便。

●占地面积小、维修率低。

●蒸发温度低、速度快。
